हाइड्रोलिक प्रतीकों का उपयोग एक पूरी हाइड्रोलिक प्रणाली के कामकाज को विस्तार से समझाने में आपकी सहायता के लिए व्यापक रूप से किया जाना चाहिए। हाइड्रोलिक मशीनें केवल पंप, वाल्व और एक्चुएटर्स तक ही सीमित नहीं होतीं, भले ही ये अक्सर मुख्य घटक होते हैं। लेकिन यदि इन्हें उपयुक्त कंडीशनिंग और मॉनिटरिंग उपकरण न मिलें, तो ये घटक जल्दी ही बेकार हो सकते हैं।
कंडीशनिंग प्रतीक उन घटकों का प्रतिनिधित्व करते हैं जो आपकी मशीन के हाइड्रोलिक द्रव को फ़िल्टर करने, गर्म करने, ठंडा करने या अन्य तरीकों से उपचारित करने के लिए उपयोग किए जाते हैं। यदि आपको हाइड्रोलिक प्रतीक विज्ञान 101 याद हो, तो हम द्रव कंडीशनिंग प्रतीकों को आमतौर पर हीरे (डायमंड) के आकार में बनाते हैं। इस आधारभूत आकृति से द्रव विभिन्न तरीकों से घटक प्रतीकों के माध्यम से प्रवाहित होता है। उदाहरण के लिए, फ़िल्टर प्रतीक को देखें, जिसे चित्र 1 में दर्शाया गया है।

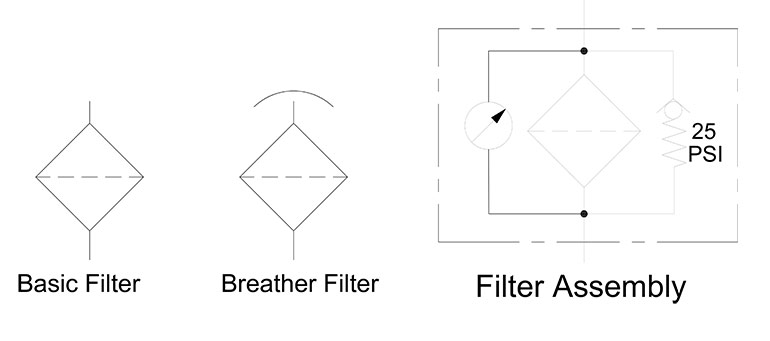

चित्र 1: फ़िल्टर
कल्पना करें कि हाइड्रोलिक द्रव डायमंड के शीर्ष से प्रवाहित हो रहा है, जहाँ यह चेंबर को भरता है। डैश वाली रेखा न तो पायलट लाइन है और न ही ड्रेन लाइन, बल्कि यह छिद्र (परफोरेशन) को दर्शाती है। द्रव को इन छिद्रों से होकर गुजरना पड़ता है, जिससे दूषित कण फ़िल्टर की सतह पर फंस जाते हैं। वास्तविक छिद्र बहुत छोटे होते हैं, लेकिन यह प्रतीक वास्तविक दुनिया के फ़िल्टर का अच्छा प्रतिनिधित्व करता है। स्वच्छ द्रव निचले भाग से बाहर निकलता है और आमतौर पर सीधे रिजर्वायर में जाता है, जहाँ से इसे फिर से पंप किया जा सकता है।
हाइड्रोलिक सिस्टम को हवा में मौजूद धूल, वेल्डिंग के कणों और मशीनिंग के दौरान उत्पन्न होने वाले कणों से सुरक्षा की आवश्यकता होती है। डिफरेंशियल सिलेंडरों को विस्तार के लिए अतिरिक्त द्रव मात्रा की जरूरत होती है, और यह द्रव रिजर्वायर से लिया जाता है। जैसे-जैसे द्रव की मात्रा घटती है, हवा इसे प्रतिस्थापित करने के लिए अंदर आती है। यदि इस हवा को फ़िल्टर नहीं किया जाता, तो यह दूषित कणों को प्रणाली में प्रवेश करने की अनुमति दे सकती है। ब्रीदर फ़िल्टर हवा को पास होने देता है लेकिन कणों को रोकता है। चित्र 1 में दूसरा प्रतीक, जो फ़िल्टर तत्व के ऊपर एक चाप (आर्क) के साथ दिखाया गया है, यही उपकरण दर्शाता है।
चित्र 1 में दिखाया गया संपूर्ण फ़िल्टर असेंबली फ़िल्टरिंग और फ़िल्टर की स्थिति की निगरानी के लिए विभिन्न घटकों का एक संयोजन है। द्रव इसके केंद्र से गुजरता है, जहाँ दूषित कण फ़िल्टर मीडिया में फंस जाते हैं। बाएँ ओर एक प्रेशर गेज (दबाव मापक यंत्र) दिखाया गया है, जो फ़िल्टर के दोनों ओर दबाव का अंतर मापता है। यह दबाव अंतर को दर्शाता है, जो फ़िल्टर के बंद होने पर फ़िल्टर को बदलने की जरूरत बताने में सहायक होता है।
फ़िल्टर के दाईं ओर एक स्प्रिंग-ऑफसेट चेक वाल्व है, जो 25 psi स्प्रिंग वैल्यू के साथ दिखाया गया है। यह चेक वाल्व एक बायपास प्रवाह मार्ग प्रदान करता है यदि फ़िल्टर अत्यधिक जाम हो जाए और द्रव का प्रवाह अवरुद्ध हो जाए। जब दबाव 25 psi तक पहुँच जाता है, तो यह वाल्व खुल जाता है, जिससे बैकप्रेशर कम हो जाता है। ध्यान दें कि चेक वाल्व के माध्यम से प्रवाह फ़िल्टर नहीं किया जाता है, जिससे दूषित पदार्थ सीधे प्रणाली में प्रवेश कर सकते हैं।

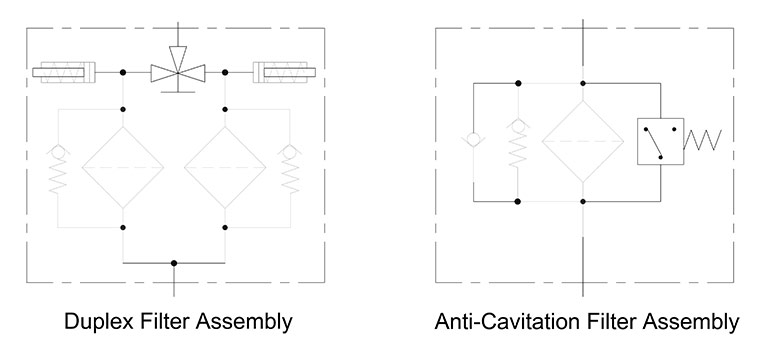

चित्र 2: डुप्लेक्स फ़िल्टर असेंबली और एंटी-कैविटेशन असेंबली
चित्र 2 में एक डुप्लेक्स फ़िल्टर असेंबली दिखाई गई है। डुप्लेक्स फ़िल्टर प्रणाली को चालू रखते हुए फ़िल्टर को बदले जाने की अनुमति देता है। इसमें तीन-तरफा बॉल वाल्व होता है, जहाँ से द्रव प्रवाहित होता है। यह वाल्व यह निर्धारित करता है कि कौन सा फ़िल्टर सक्रिय रहेगा।
तीन-तरफा बॉल वाल्व के बगल में दो पॉप-अप इंडिकेटर्स दिखाए गए हैं, जो स्प्रिंग-रिटर्न सिलेंडर जैसे प्रतीत होते हैं। यदि बायपास वाल्व 45 psi पर खुलता है, तो ये इंडिकेटर 30 psi पर सक्रिय हो जाते हैं और रखरखाव दल को फ़िल्टर बदलने की चेतावनी देते हैं। आमतौर पर ये हरे से लाल रंग में बदल जाते हैं, और जब फ़िल्टर बदल दिया जाता है, तो ये स्वतः रीसेट हो जाते हैं।
एंटी-कैविटेशन फ़िल्टर असेंबली में एक अतिरिक्त चेक वाल्व होता है, जो यह सुनिश्चित करता है कि यदि सिलेंडर को किसी बाहरी बल से खींचा जाता है, तो द्रव को रिजर्वायर से खींचकर उसमें प्रवाहित किया जा सकता है। यह वाल्व सिलेंडर को कैविटेशन (हवा के बुलबुले बनने) से बचाने में मदद करता है, जिससे सिलेंडर को संभावित क्षति से बचाया जा सकता है।
इसके अतिरिक्त, डिफरेंशियल प्रेशर स्विच को भी शामिल किया गया है, जो फ़िल्टर के दोनों ओर दबाव की तुलना करता है। जब दबाव निर्धारित सीमा तक पहुँच जाता है, तो यह स्विच संकेत देता है कि फ़िल्टर को जल्द ही बदलने की आवश्यकता है।

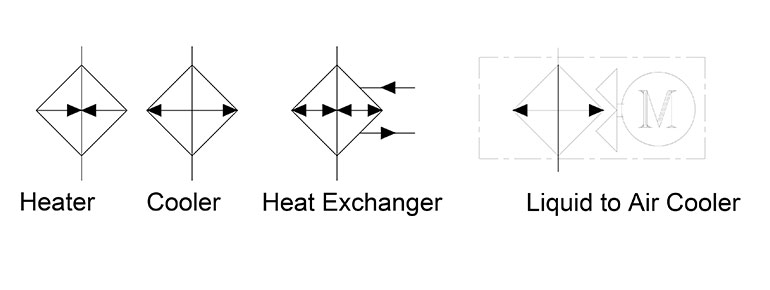

चित्र 3: हीट एक्सचेंजर्स और कूलर्स
कोई भी द्रव कंडीशनिंग प्रणाली तब तक पूर्ण नहीं होती जब तक उसमें हाइड्रोलिक द्रव के तापमान को नियंत्रित करने के लिए हीटर, कूलर या हीट एक्सचेंजर न हो।
चित्र 3 में हीटर का प्रतीक एक डायमंड आकार में दिखाया गया है, जिसमें अंदर की ओर तीर होते हैं। ये तीर तापीय ऊर्जा के प्रवाह को दर्शाते हैं। इसी प्रकार, कूलर के प्रतीक में बाहर की ओर तीर होते हैं, जो गर्मी को द्रव से बाहर निकालने का संकेत देते हैं।
हीट एक्सचेंजर प्रतीक दोनों हीटर और कूलर को जोड़ता है, यह दिखाने के लिए कि यह गर्मी को अंदर या बाहर स्थानांतरित कर सकता है, लेकिन एक साथ दोनों नहीं। दाएँ ओर से एक अतिरिक्त द्रव लाइन दिखाई देती है, जो ठंडा या गरम करने वाले माध्यम (जैसे पानी-ग्लाइकोल) को दर्शाती है।
अंतिम प्रतीक एक लिक्विड-टू-एयर कूलर को दर्शाता है, जिसमें एक इलेक्ट्रिक मोटर से जुड़ा कूलिंग फैन होता है। मोटर को “M” अक्षर से चिह्नित किया गया है, और यदि इसका बॉक्स चौकोर होता, तो यह आंतरिक दहन इंजन (Internal Combustion Engine) को दर्शाता।
यह हाइड्रोलिक प्रतीकों और उनके उपयोगों की एक विस्तृत व्याख्या है। यदि आप अधिक जानकारी चाहते हैं, तो हमारा 45-पृष्ठीय “Symbology Building Blocks” ई-बुक डाउनलोड करें!
